اندازه‌گیری قطر لوله بوبین وقتی برای استعلام مفید است که مشخص باشد عدد ثبت‌شده قطر داخلی است یا خارجی، با چه واحد و ابزاری اندازه‌گیری شده و به کدام نمونه تعلق دارد. ارسال یک عدد با عنوان «سایز لوله» ممکن است برداشت متفاوتی در خریدار و تأمین‌کننده ایجاد کند. این راهنما به شما کمک می‌کند مشخصات نمونه موجود را منظم ثبت کنید؛ برای شناخت جنس و کاربرد محصول، راهنمای لوله بوبین و لوله دوکی PVC را نیز ببینید.

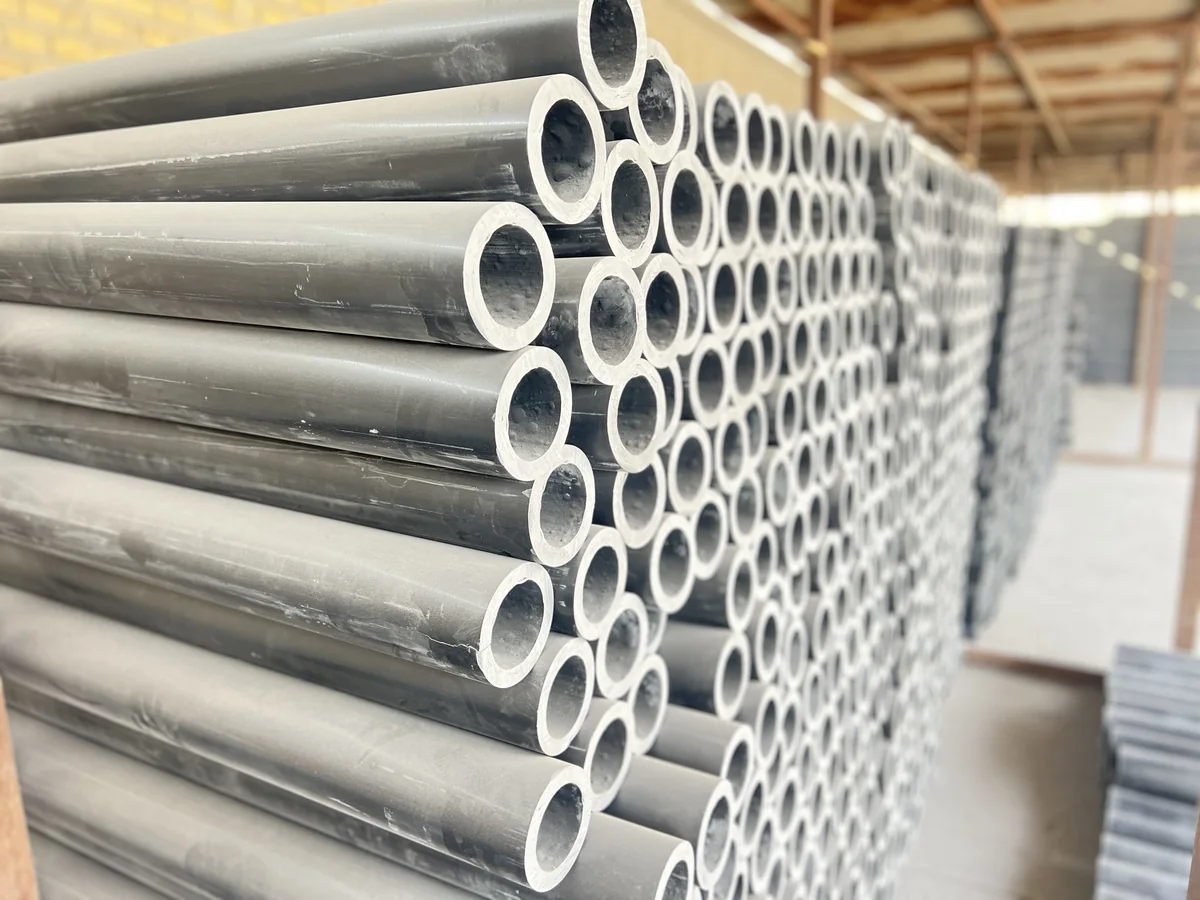

قطر داخلی، قطر خارجی و ضخامت چه تفاوتی دارند؟
قطر داخلی یا ID اندازه فضای خالی داخل مقطع است. این عدد برای بررسی سازگاری هسته با محور یا چاک دستگاه اهمیت دارد. قطر خارجی یا OD اندازه بیرونی همان مقطع است و با قطر داخلی یکسان نیست. ضخامت دیواره فاصله میان سطح داخلی و خارجی لوله است؛ اندازه آن را با واحد طول، مانند میلی‌متر، ثبت می‌کنیم.
قطر را با شعاع اشتباه نگیرید: در یک دایره، قطر دو برابر شعاع است. همچنین عبارت‌هایی مانند «سایز ۸» یا «لوله ۹۰» بدون ذکر نوع قطر و واحد، مشخصات کامل سفارش را تعیین نمی‌کنند. برای درخواست دقیق، به‌جای نام بازاری، هر اندازه را با عنوان خودش بنویسید.
پیش از اندازه‌گیری لوله بوبین چه چیزی آماده کنیم؟
- یک نمونه مشخص انتخاب کنید و روی یادداشت، کد یا توضیحی برای شناسایی آن بنویسید. اگر دو نمونه متفاوت دارید، داده‌هایشان را در یک ردیف ادغام نکنید.
- برای قطرها از ابزار اندازه‌گیری مناسب استفاده کنید. دامنه اندازه‌گیری ابزار باید نمونه را پوشش دهد؛ برای طول قطعه، ابزار متناسب با طول و دقت موردنیاز انتخاب کنید.
- سطح تماس ابزار و محل اندازه‌گیری را از آلودگی قابل مشاهده پاک کنید. ترک، لب‌پریدگی یا تغییر شکل مقطع را پیش از ثبت عدد یادداشت کنید.
- واحد را از ابتدا مشخص کنید. اگر نمایشگر ابزار بین میلی‌متر و اینچ تغییر می‌کند، واحد فعال را همراه عدد ثبت کنید.
کنترل عملکرد و صفر ابزار، تکرار قرائت و تماس سبک با قطعه از اصول استفاده صحیح از کولیس هستند. روش دقیق هر مدل را از راهنمای سازنده همان ابزار دنبال کنید. نمایش رقم‌های بیشتر روی ابزار به‌تنهایی نشان نمی‌دهد که نتیجه با همان دقت قابل اتکاست.
روش ثبت قطر خارجی با کولیس
برای قطر خارجی از فک‌های اندازه‌گیری خارجی کولیس استفاده کنید. فک‌ها باید با دو سمت بیرونی مقطع تماس مناسب داشته باشند و ابزار نسبت به محل اندازه‌گیری هم‌راستا باشد. ابزار را با فشار زیاد به دیواره نفشارید. قرائت را تکرار کنید تا تغییرات ناشی از نحوه قرارگیری ابزار را تشخیص دهید.
در نمونه‌ای که ممکن است مقطع آن تغییر شکل داده باشد، فقط یک قرائت کافی نیست. جهت‌های مختلف و در صورت امکان دو سر نمونه را بررسی کنید و عددهای مشاهده‌شده را جدا بنویسید. اگر اختلاف می‌بینید، آن را پنهان نکنید و صرفاً یک میانگین را با عنوان «قطر دقیق» اعلام نکنید. تشخیص گردی یا پذیرش ابعادی رسمی، روش و ابزار متناسب خود را می‌خواهد.
روش ثبت قطر داخلی لوله دوکی
قطر داخلی را با بخش اندازه‌گیری داخلی ابزار مناسب بررسی کنید. فک‌های خارجی برای سنجش فضای خالی داخل لوله طراحی نشده‌اند. تماس باید با سطح داخلی سالم باشد؛ تکیه‌دادن به لبه آسیب‌دیده یا نگه‌داشتن ابزار به‌صورت کج می‌تواند قرائت را تغییر دهد.
برای استعلام، مشخص کنید اندازه مربوط به دهانه نمونه است یا محل دیگری از آن. اگر تنها یک سر لوله در دسترس است، همین محدودیت را بنویسید. در قطرهای کوچک یا نقاطی که کولیس دسترسی مناسبی ندارد، نتیجه را با زور واردکردن ابزار به دست نیاورید؛ ابزار و روش مناسب باید توسط فرد آشنا به اندازه‌گیری انتخاب شود.
محاسبه ضخامت از دو قطر؛ چه زمانی معتبر است؟
در یک مقطع دایره‌ای با دایره‌های داخلی و خارجی هم‌مرکز، رابطه هندسی ضخامت چنین است: ضخامت = (قطر خارجی − قطر داخلی) ÷ ۲. مثلاً اگر OD برابر ۹۰ و ID برابر ۸۰ میلی‌متر باشد، ضخامت هندسی ۵ میلی‌متر می‌شود. این اعداد فقط مثال آموزشی‌اند و فهرست سایزهای تولیدی وطن گسترده محسوب نمی‌شوند.
اگر دیواره در پیرامون مقطع یکنواخت نباشد یا دو قطر در محل‌ها و جهت‌های متفاوت اندازه‌گیری شوند، این محاسبه ضخامت موضعی همه نقاط را نشان نمی‌دهد. برای کنترل واقعی ضخامت، اندازه‌گیری مستقیم با ابزار مناسب و روش توافق‌شده لازم است. ضخامت بیشتر نیز به‌تنهایی ظرفیت تحمل رول یا سازگاری با دستگاه را ثابت نمی‌کند.
یک نمونه ثبت مشخصات برای استعلام
فرض کنید فقط یک نمونه قدیمی دارید. یادداشت شما می‌تواند این ساختار را داشته باشد: «نمونه A؛ جنس اعلام‌شده PVC؛ قطر داخلی و خارجی بر حسب میلی‌متر؛ طول هر قطعه؛ ابزار استفاده‌شده؛ قرائت‌های مشاهده‌شده؛ کاربرد در خط تولید؛ مقدار موردنیاز و شهر مقصد». عددهایی که هنوز اندازه نگرفته‌اید را با برچسب «نامشخص» بنویسید و به‌جای آن‌ها مقدار حدسی وارد نکنید.
- قطر داخلی: عدد و واحد؛ اگر تقریبی است، صریحاً ذکر شود.
- قطر خارجی و ضخامت: عنوان هر اندازه جدا از عدد نوشته شود.
- طول: طول هر قطعه از طول مجموع سفارش تفکیک شود.
- مقدار: تعداد قطعه، متر یا واحد موردنظر مشخص باشد.
- شرایط مصرف: محصول رول‌شونده، مشخصات معلوم دستگاه و تغییر نسبت به نمونه قبلی اعلام شود.
- مدارک همراه: تصویر واضح مقطع و کنار نمونه، و در صورت وجود نقشه یا مشخصات تأییدشده دستگاه.
اشتباه‌هایی که پیشنهاد قیمت را مبهم می‌کنند
جابه‌جاکردن ID و OD، حذف واحد، استفاده از نام سایز به‌جای اندازه واقعی، یا اعلام طول مجموع به‌جای طول هر قطعه از خطاهای رایج در انتقال مشخصات‌اند. عکس کنار خط‌کش می‌تواند به توضیح نمونه کمک کند، اما به‌تنهایی جای اندازه‌گیری معتبر را نمی‌گیرد. عدد نمونه موجود نیز الزاماً اندازه هدف سفارش جدید نیست؛ اگر قصد تغییر دارید، «اندازه نمونه» و «اندازه درخواستی» را جدا بنویسید.
از اندازه نمونه تا سفارش تأییدشده
داده اندازه‌گیری، شروع بررسی سفارش است. پیش از خرید، قطرها، طول، تلرانس قابل قبول، مقدار، واحد قیمت و شرایط تحویل باید میان خریدار و مجموعه روشن شوند. برای مرور نقش هر مشخصه، بخش مشخصات فنی لوله بوبین PVC را بخوانید؛ سپس اطلاعات معلوم را در فرم استعلام و ثبت مشخصات سفارش وارد کنید. اگر اندازه‌ها کامل نیستند، کاربرد و محدودیت اطلاعات را توضیح دهید تا درخواست اولیه قابل پیگیری باشد.
منبع اصول استفاده از کولیس
برای کنترل ابزار، هم‌راستایی، تکرار قرائت و نیروی تماس، از راهنمای رسمی کولیس‌های Mitutoyo استفاده شده است. کاربرد این اصول در ثبت مشخصات نمونه لوله و چک‌لیست استعلام، توضیح آموزشی این مقاله است؛ معیار پذیرش سفارش باید جداگانه توافق شود.
